机器人加油保养流程

 安川机器人维修     |      2019-01-19
  一、拆注(出)油孔螺丝:
   S轴

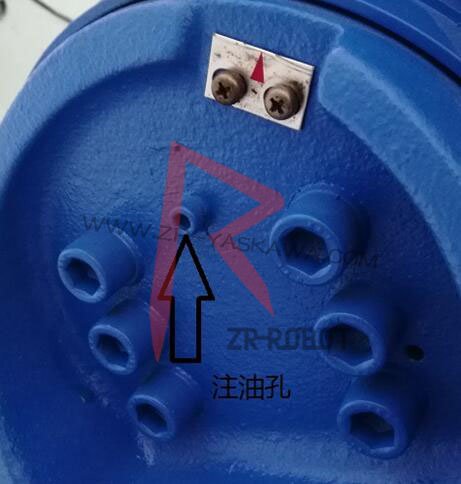

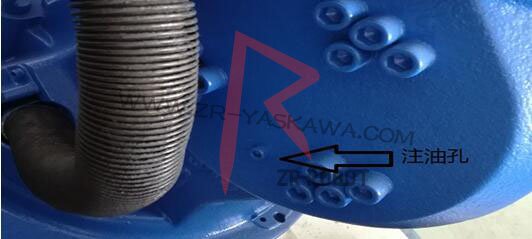

  注油孔位置

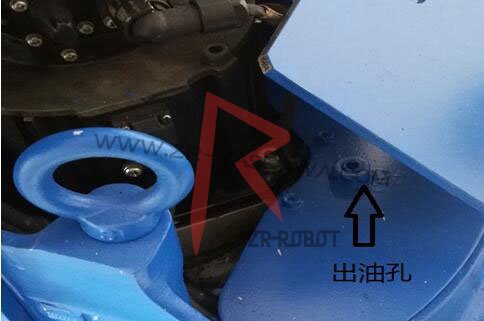

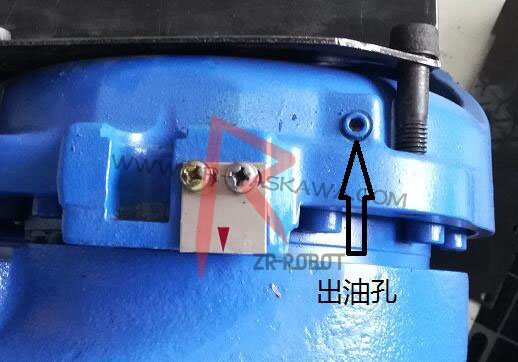

  出油孔位置

  L轴注油孔位置

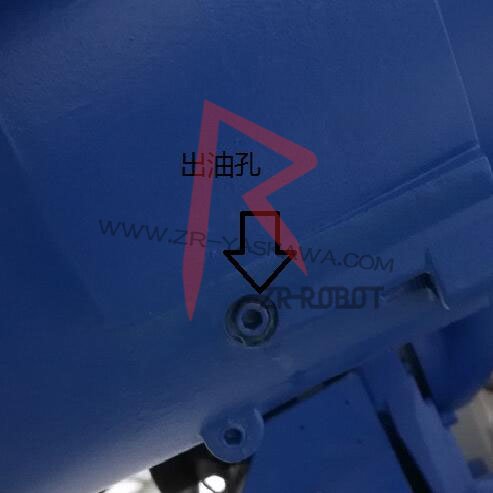

  L轴出油孔位置

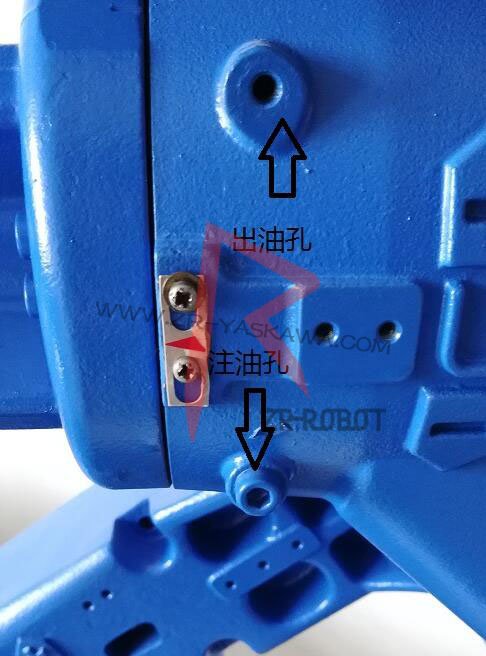

  U轴注油孔位置

  U轴出油孔位置

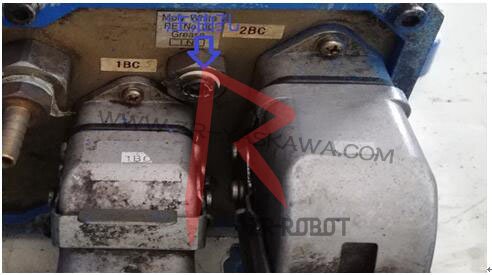

  R轴油孔位置

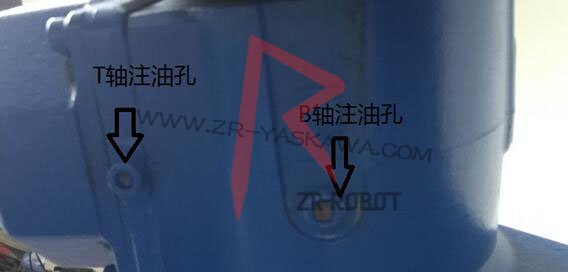

  B、T轴注油孔位置

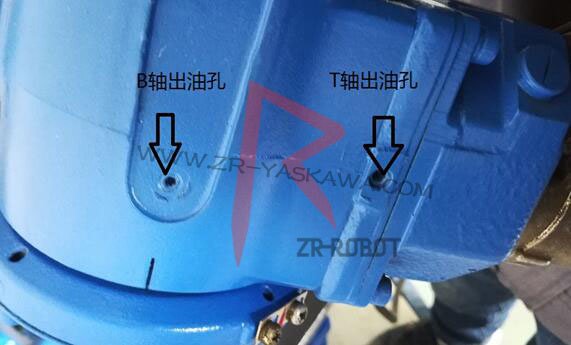

  B、T轴出油孔位置

  注:拆螺丝注意事项;
  1、拆螺丝前用抹布或者清洗液把油孔周边清理干净
  2、螺丝六角孔内有粉尘堵着的,应先把孔内粉尘清理干净后用六角扳手拆卸(防止螺丝拆滑)
  3、S、L、U三个轴全部用5mm规格六角扳手拆卸
  4、R轴用一字螺丝刀或者5mm规格六角扳手
  5、B、T轴用5mm规格六角扳手
  6、拆完后螺丝应放入单独容器内,防止丢失
  二、机器人加油:
  S、L、U三个轴加油流程
  1、加油前应观察注油孔内是否有粉尘
  2、把注油嘴清理干净,然后安装在机器人注油孔内
  3、机器人出油孔应涂少量干净的油脂覆盖出油孔
  4、加油油泵压力应在0.2到0.4之间
  5、打开油泵开关后应观察出油孔是否有空气(气泡)出来,若没有立即停止油泵,检查油孔位置是否正确;若有则安装出油管,用袋子接排除的废油,防止洒落
  6、有新油从出油孔流出后,关闭油泵,拆掉注(出)油嘴、油管;废油放入指定容器
  R、B、T三个轴加油流程
  1、加油前应观察注油孔内是否有粉尘
  2、把注油嘴清理干净,然后安装在机器人注油孔内
  3、机器人出油孔应涂少量干净的油脂覆盖出油孔
  4、应慢速、点动油泵开关,观察出油孔有空气(气泡)出来,若没有立即停止油泵,检查油孔位置是否正确;若有则安装出油管,用袋子接排除的废油,防止洒落
  5、有新油流出后,关闭油泵;废油清理干净放入指定容器
  三、安装注油孔螺丝
  1、安装前应把螺丝做清洁处理,确保油孔螺丝无粉尘、焊渣及其他可能堵塞减速机的杂物
  2、安装时应观察油孔内是否有粉尘粉尘、焊渣及其他可能堵塞减速机的杂物
  特别注意:螺丝的型号应与油孔相对应,切记不能把小螺丝掉入大的油孔内,堵塞减速机,造成不必要的损失
  四、机器人自动运行排油压
  1、机器人编辑自动运行程序前,要观察工作站内的每台机械手的干涉,以及机械手运行空间
  2、机器人编辑自动运行程序时要慢速编辑,空走速度在50%以上
  3、机器人编程程序完成后应手动试运行
  4、机器人的自动运行时间应不低于1200s
  5、自动运行后应删除排压的程序,防止他人勿调用
  五、机器人溢油的清洁:
  机器人自动运行后,应清理干净出油孔的油脂,以及工作台、夹具台的卫生
  六、出油孔螺丝的安装:
  1、安装前应把螺丝做清洁处理,确保油孔螺丝无粉尘、焊渣及其他可能堵塞减速机的杂物
  2、安装时应观察油孔内是否有粉尘粉尘、焊渣及其他可能堵塞减速机的杂物
   特别注意:螺丝的型号应与油孔相对应,切记不能把小螺丝掉入大的油孔内,堵塞减速机,造成不必要的损失
  七、机器人加油完成后,做好工作站内外的5S工作,清洁工作站内及周边的卫生
