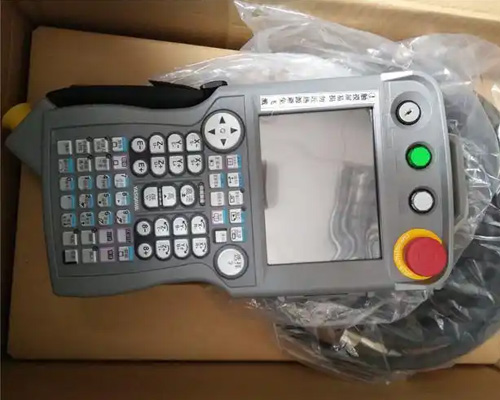

示教器无法启动直接影响设备操作与编程。安川机器人维修统计显示，DX200示教器通电无反应故障约占控制器外设问题的，其中电源模块和主板损坏占比较高。系统化排查需从供电回路到核心控制单元逐级检测，恢复设备正常功能。



初步诊断遵循由简至繁原则。测量电源接口电压，24VDC输入偏差超过±5%需检查供电线路。观察状态指示灯，完全熄灭表明电源转换故障。测试待机电流，低于50mA预示主板未启动。检查保险管导通状态，熔断需排查短路点。



电源电路检修要点明确。直流转换模块测试输入输出特性，效率低于80%需更换。滤波电容组检测ESR值，超过标称值30%失效。稳压芯片测量输出电压，波动超过±3%不稳定。变压器绕组通断测试，电阻异常需更换。



主板故障排查注重细节。核心供电测量，1.2V/3.3V/5V轨偏差超过±2%需检修。时钟信号检测，频率漂移超过50ppm异常。复位电路测试，低电平持续时间不足会导致启动失败。BIOS芯片重新烧录，校验和错误需更新程序。



连接线路检查不可忽视。电源插头内针测量接触电阻，超过0.5Ω需清洁。排线通断测试，断线位置使用同规格线材修复。接口氧化处理，先用橡皮擦拭再用酒精清洁。新排线安装保持自然弯曲，最小半径不小于20mm。

安川机器人维修后验证分步骤进行。通电测试启动电流，正常范围200-300mA。功能键逐一测试，触发响应时间小于0.5秒。触摸屏校准，五点定位误差不超过1mm。连续运行测试，4小时内无异常重启。



防护措施提升可靠性。电源接口增加防松卡扣，避免接触不良。排线折弯处加装保护套，减少机械应力。控制板喷涂三防漆，厚度控制在0.1mm。存放时置于防静电袋中，避免元件受潮。



预防性维护降低故障概率。每月清洁连接器，去除氧化层。季度检查电源线缆，老化立即更换。环境湿度超过70%时，每日短时通电除湿。运输过程中固定示教器，避免震动损伤。



规范的安川机器人维修流程保障质量。操作前断开所有电源，等待5分钟放电。防静电手环接地电阻小于1MΩ。组装后检查各部件就位，螺丝按对角线顺序紧固。功能测试覆盖所有模式，确保无遗留问题。



通过系统维修，示教器功能恢复率可达88%以上。准确的故障判断与规范的修复工艺，使设备重启成功率明显提升。持续积累维修案例，优化检测流程，能有效缩短故障处理时间。
