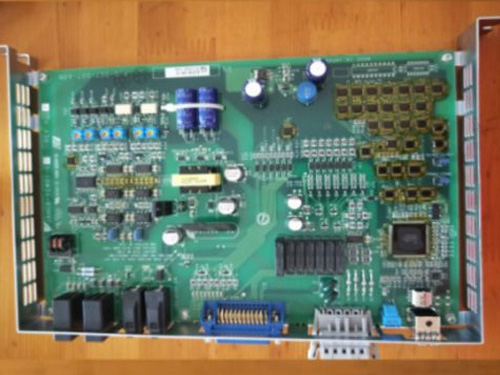

安川弧焊机器人控制柜内置专用弧焊基板，承担起弧信号传输、电弧电压反馈、送丝联动控制、保护气时序匹配全链路信号处理工作，是机器人稳定施焊的核心信号载体。基板长期处于弧焊车间强电磁干扰、电网浪涌冲击、烟尘水汽侵蚀的恶劣工况下，板载各类贴片元器件极易出现隐性或显性损坏，直接引发机器人起弧失败、焊接电弧漂移、送丝时序错乱、焊机通讯中断等现场报警。这类故障区别于线路虚接与程序参数异常，根源集中在板卡无源元件与主控芯片损伤，依托分区检测方式定位受损元器件，可完成弧焊基板精准的芯片级安川机器人维修。
弧焊基板元器件损坏不会出现统一固定报警代码，故障表现会随受损元件位置变化产生明显差异，结合现场焊接运行状态划分故障类型，能够缩小检测范围，让前期安川机器人维修排查更有针对性。信号反馈回路元件损坏，机器人可以正常输出焊接指令，但电弧电压无法实时回传系统，焊接过程电弧忽高忽低，焊缝成型持续波动；电源供电回路元件损坏，基板上电直接报错，无法完成焊机通讯握手，整机无法进入焊接待命状态；驱动回路元件损坏，机器人起弧瞬间即刻跳闸，无法建立稳定焊接电弧，生产节拍直接中断。
弧焊基板分为电源输入区、信号采集区、电弧驱动区、通讯交互区四大电路区域，不同区域元器件耐受电压、工作电流差距较大，故障高发元件各不相同。电源输入区以稳压芯片、滤波电容、限流电阻为主，耐受电网冲击能力最弱，也是整块基板故障率最高的区域；信号采集区以信号光耦、精密分压电阻为主，负责采集实时电弧参数，容易受电磁干扰出现隐性击穿；驱动区负责驱动起弧回路，功率管负载压力最大，长期大电流运行易出现内部老化损坏，分区检测可以避免无差别测量，提升整体检修效率。
断电目视外观检测是无损排查的第一步，无需精密检测仪器即可锁定外观明显损坏的元器件，快速处理显性故障。安川机器人维修时仔细观察基板表面贴片元件状态，电解电容出现顶部鼓包、底部漏液，代表电容容量衰减彻底失效；限流电阻表面发黑、釉面开裂，说明电阻过载烧毁；主控芯片、光耦芯片表面发黄开裂，引脚位置出现烧灼痕迹，大多为高压浪涌击穿。目视检测可以直接锁定近半数显性元件故障，减少万用表逐点测量的工作量。
针对无外观变化的隐性元器件损伤，安川机器人维修需要借助万用表与示波器开展电性检测，这类故障肉眼无法识别，也是现场安川机器人维修最难排查的故障类型。使用万用表电阻档测量各回路元件通断阻值，对比基板原厂标准参数，阻值漂移超出合理区间即可判定元件性能衰减；借助示波器抓取电弧反馈波形，波形杂乱失真、波形缺失，指向信号光耦或运算放大器隐性击穿。很多隐性元件损坏不会直接触发报警，只会小幅影响焊接稳定性，长期运行会连带烧毁周边完好元件，及时检测修复可以规避基板大面积损坏。
电网瞬时高压浪涌是弧焊基板元件集中损坏的核心诱因，弧焊工位焊机启停、周边大功率设备同步工作，都会产生瞬时高压脉冲。脉冲顺着信号线路与供电线路侵入基板，首先击穿前端稳压二极管与滤波电容，失去稳压防护后，高压直接冲击后端主控芯片与信号光耦，形成连锁元件损坏。单次浪涌冲击往往不会直接报废整块基板，而是逐步损耗无源元件性能，等到多个元件同步失效后，故障才会集中爆发，日常工况防护可以有效降低这类冲击带来的维修压力。
车间焊接烟尘与板卡凝露带来的绝缘下降，会造成元件引脚微短路，逐步加速元器件老化失效。弧焊密闭控制柜昼夜温差变化明显，空气水汽凝结在基板引脚与线路之间，细微导电烟尘附着在元件引脚间隙，持续产生微弱漏电。漏电不会瞬间烧毁元件，但会让元件长期处于过载工作状态，缩短电容、芯片、电阻的使用寿命，这类环境诱因带来的元件损坏具备渐进性，定期基板除尘养护可以延缓元件老化速度。
基板拆机检修全程必须做好静电防护，人体静电电压足以击穿基板微型贴片元件，盲目徒手拆装会扩大故障范围，规范防护操作是芯片级安川机器人维修的基础前提。检修人员全程佩戴防静电手环与防静电手套，拆卸基板时依次拔除通讯排线、供电端子线与焊机对接信号线，按顺序摆放排线避免接错端口。检修工作台铺设防静电垫，所有检测工具提前释放静电，杜绝检修过程中二次损伤完好元器件。
更换受损无源元件时，把控焊接温度与焊接时长，适配小型贴片元件焊接要求。更换鼓包电容、烧毁电阻、击穿二极管时，采用恒温热风台配合细头电烙铁作业，避免高温长时间烘烤周边PCB铜箔，防止焊盘脱落。元件更换完成后清理板面多余焊锡，杜绝引脚之间锡渣桥接造成二次短路，复测回路阻值确认电路导通正常，再开展下一区域元件检修，保证每一处元件维修都符合电路运行标准。
主控芯片与信号光耦这类精密半导体元件更换难度更高，更换前核对元件型号与引脚定义，不可直接替换参数不符的配件。芯片焊接完成后做引脚通断检测，排查虚焊、空焊问题，同时重新校准基板电弧信号采集参数，保证信号采集精度匹配安川机器人原生弧焊系统。精密半导体元件一旦焊接错位，会直接导致基板彻底报废，精细操作是安川机器人维修的关键要点。
全部受损元器件更换完成后，分阶段空载联机测试，先单独给基板供电检测各回路电压是否正常，再接入机器人控制柜测试基板通讯状态，最后联动焊机模拟真实焊接工况，检测起弧、电弧稳压、送丝联动全流程运行状态。测试无报警、电弧波形平稳、焊接时序同步，代表故障彻底修复。后续优化控制柜进线浪涌防护、定期清理基板烟尘水汽，从源头减少元器件击穿老化问题，延长弧焊基板使用寿命，减少后续同类故障维修频次，保障弧焊机器人焊接作业持续稳定运行。
